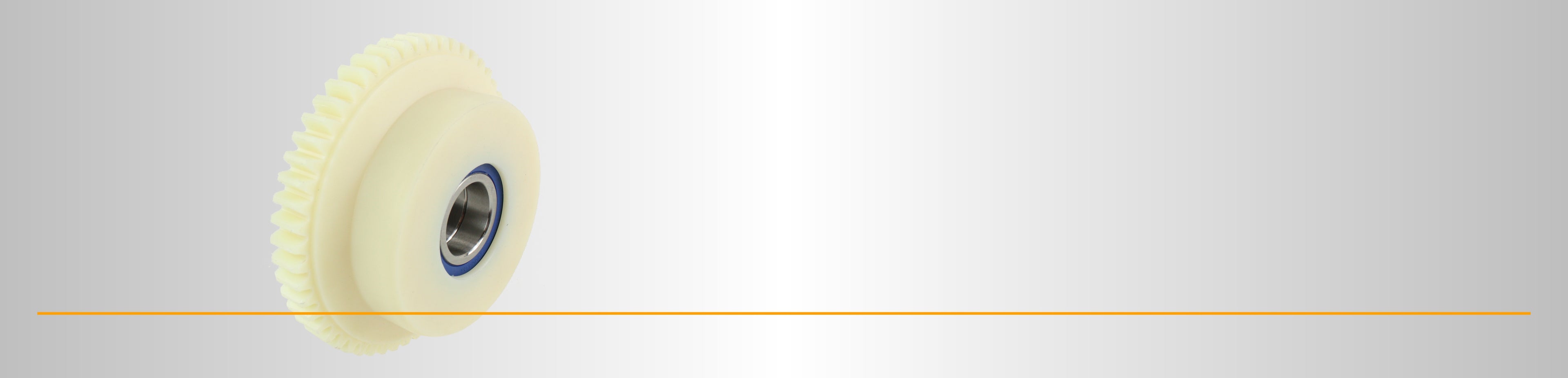

Roues à bride pour la technologie des convoyeurs et l'ingénierie mécanique

Spurkranzräder – präzise Führung auf Schienen & Trägern

Spurkranzräder sind die klassische Lösung für schienengeführte Anwendungen (z.B. Schienenrollenwagen in der Industrie.

Der seitlich ausgeführte Spurkranz verhindert ein seitliches Abgleiten des Rades und sorgt für eine definierte, sichere Führung auf Trägern, Schienen und Profilen.

Spurkranzräder kommen insbesondere im Maschinenbau, der Fördertechnik sowie im Stahl- und Anlagenbau zum Einsatz.

Mehr zu Spurkranzrädern

Spurkranzräder für IPN- & IPE-Träger

Spurkranzräder werden häufig als Laufrollen in IPN- oder IPE-Stahlträgern eingesetzt.

Für IPN-Profile ist ein Laufflächenanstieg von 3° zur Achse Standard, um eine optimale Auflage und einen ruhigen Lauf zu gewährleisten.

Spurkranzräder passend für DIN 536 A45, A55, A65

Dieser Laufflächenanstieg kann kundenspezifisch angepasst und exakt auf die jeweilige Trägergeometrie ausgelegt werden.

Materialien für Spurkranzräder

Unsere Spurkranzräder fertigen wir im Standard- und Sonderprogramm aus folgenden Werkstoffen:

Die Kombination aus metallischem Kern und elastischer Lauffläche eignet sich besonders zur Geräuschreduzierung und Schwingungsdämpfung.

Abmessungen & Ausführungen

  • Durchmesser: 50 – 400 mm
  • Sonderabmessungen: jederzeit möglich

Spurkranzräder gehören zu unserem standardmäßigen Serienprogramm. Darüber hinaus realisieren wir kundenspezifische Ausführungen nach Zeichnung oder technischer Vorgabe.

Lagerungen & Sonderausführungen

Spurkranzräder liefern wir unter anderem mit folgenden Lagerungs- und Ausführungsvarianten:

  • Kugellager
  • Passbohrung mit Nut für Passfeder nach DIN 6885
  • Sonderausführungen mit: angeflanschtem Zahnrad, Riemenrad oder eingebauter Achse

Die Fertigung erfolgt nach Kundenvorgabe und Auftragserteilung.

Spurkranzräder als Antriebsräder

Neben frei laufenden Ausführungen fertigen wir Spurkranzräder auch als Antriebsräder, z. B. mit gezahntem Spurkranz oder angeflanschtem Zahnrad.

Diese Lösungen kommen überall dort zum Einsatz, wo Führung und Kraftübertragung kombiniert werden müssen.

Spurkranzräder als Spurkranz-Bockrollen

Spurkranzräder können auch in Verbindung mit einem Rollengehäuse als Spurkranz-Bockrolle geliefert werden.

Realisierbar sind unter anderem:

  • Mini-Schwerlast-Bockrollen ab Ø 50 mm
  • Mega-Schwerlastrollen bis Ø 400 mm
  • Tragkräfte bis 10.000 kg

Mehrteilige Spurkranzräder & Sonderlösungen

Gängige Sonderausführungen sind mehrteilige Spurkranzräder, bei denen Spurkranz und Lauffläche verschraubt sind.

Dies bietet mehrere Vorteile:

  • verschleißfreie Bauteile können kostengünstig weiterverwendet werden
  • einfacher Transport in Einzelteilen
  • Montage auch an schwer zugänglichen Stellen möglich

Diese Bauweise eignet sich besonders für den Einbau in Maschinen und Sonderanlagen.
