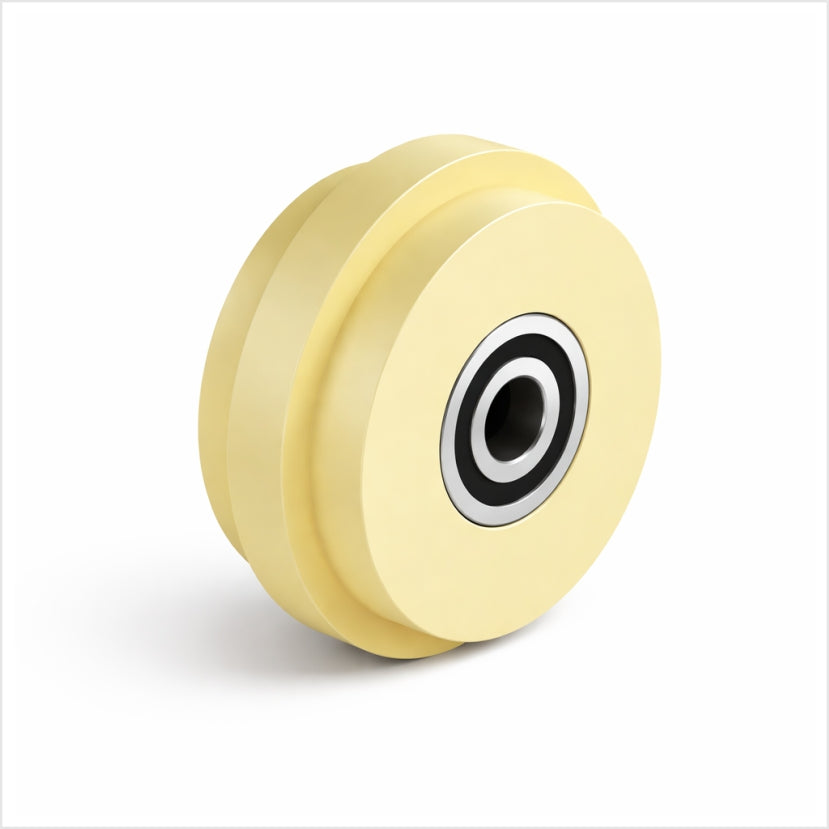

Roue à profil rainuré | Ø65×30 mm | polyamide | profil de 30 mm | gorge de profil 12 mm | 80 kg

Roue pour profilé rainuré Ø65×30 mm – polyamide 6G pour 30-mm-Aluminiumprofil

Compatibilité : Convient pour 30-mm-Aluminiumprofilsysteme, entre autres compatible avec les profilés de item®, Fath® et Bosch Rexroth® (largeur de rainure selon la variante 6 / 8 / 10 / 12 mm).

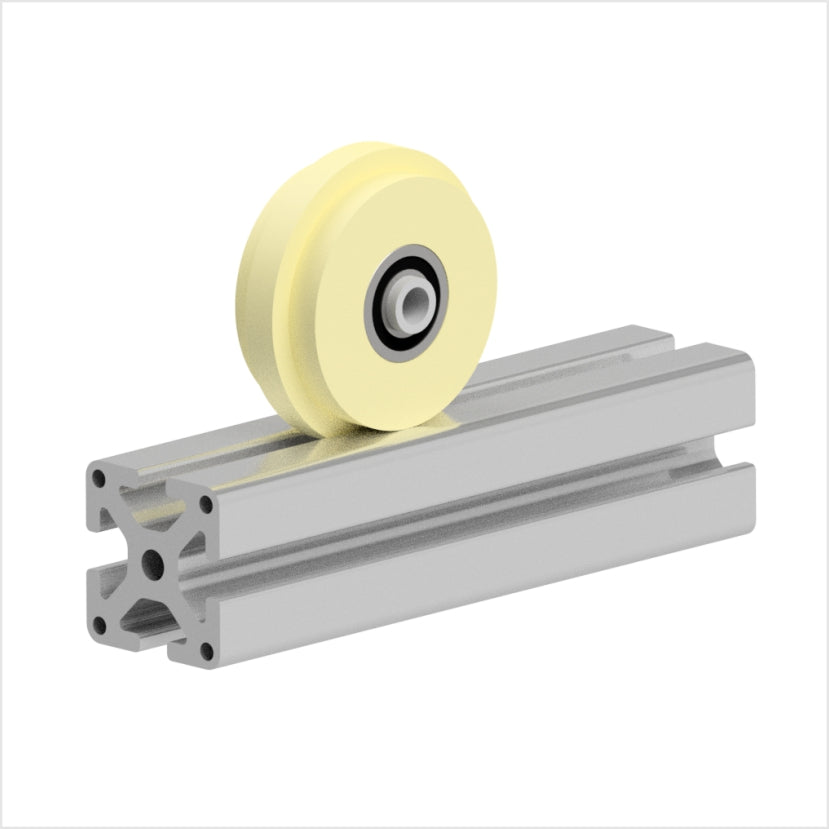

La roue pour profilé rainuré Ø65×30 mm en polyamide 6G est spécialement conçue pour un guidage précis dans 30-mm-Aluminiumprofilen, pour les rayonnages, chariots de manutention, établis mobiles ou axes linéaires devant se déplacer avec fluidité et sans jeu. La géométrie de la gorge s’engrène de manière positive dans le profilé en aluminium et permet un mouvement linéaire silencieux sans éléments de guidage supplémentaires. Plus d’exemples d’application sur notre page solutions pour la technologie de transport et la construction de machines.

Versions de roulement

La roue pour profilé rainuré est disponible en trois variantes :

• Avec roulement à billes : Roulement à billes à gorge profonde en acier, étanché des deux côtés – nécessitant peu d’entretien, montable directement sur axe ou boulon, pour roues libres.
• Avec roulement à billes en acier inoxydable : Comme la version avec roulement à billes, mais avec roulement à billes en acier inoxydable pour les environnements humides ou corrosifs.
• Avec rainure de moyeu : Liaison d’arbre résistante à la torsion selon DIN 6885 – pour roues motrices ou lorsque la roue doit être reliée fermement à l’arbre.

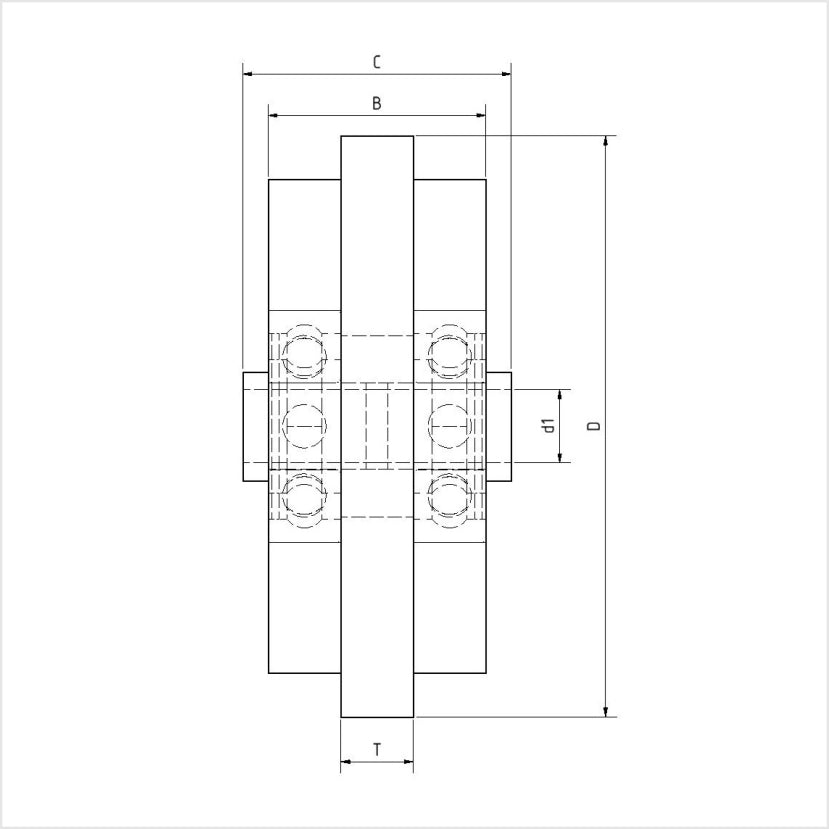

Caractéristiques techniques

• Diamètre extérieur : 65 mm
• Largeur de roue : 30 mm
• Longueur du moyeu : 30 mm
• Alésage : Ø12 mm
• Largeur de bande : 11.8 mm
• Largeur de rainure : 12 mm
• Capacité de charge : 80 kg
• Convient pour : 30-mm-Aluminiumprofil (item®, Fath®, Bosch Rexroth® et autres)
• Matériau : polyamide 6G (PA6G), moulé et usiné
• Non conducteur électrique, conforme au contact alimentaire

Domaines d’application

• Rayonnages et systèmes de stockage avec guidage linéaire
• Chariots de manutention et tables de travail mobiles
• Axes linéaires dans machines spéciales et dispositifs
• Installations de montage avec systèmes de profilés et rails (item®, Fath®, Bosch Rexroth®)
• Intralogistique et manutention légère

Remarques

Veuillez vérifier la dimension de la rainure du profilé et le diamètre de l’axe avant de commander. Pour la version avec rainure de moyeu, la DIN 6885 s’applique – les dimensions de rainure correspondantes figurent dans les données techniques. Dimensions spéciales sur demande.

Mentions de marque / compatibilité

item®, Fath® et Bosch Rexroth® sont des marques déposées appartenant à leurs propriétaires respectifs. Les roues pour profilé rainuré proposées sur cette page ne sont pas des produits d’origine de ces fabricants, mais des accessoires compatibles. La mention des marques sert exclusivement à décrire la compatibilité.
